日日摸夜夜添夜夜I农村寡妇一区二区三区I日韩成人免费视频I成人黄色视屏I一区二区毛片I色偷偷网站I国产精品一区二区电影I中文字幕久久久I国产精品xxxx喷水欧美I精品免费在线观看I亚洲情射I日本边添边摸边做边爱I热久久超碰I日日操天天操I靠逼在线观看Ih国产视频I午夜亚洲福利I日韩精品电影在线播放I久久久久久无码人妻中文字幕I亚洲三级中文字幕I国产又粗又长视频I性高潮久久久久久久久久I韩国伦理大全I国产精品av在线I日韩av中文字幕在线播放Iyoujizz在线视频

北京耐默科技人員通過大量的實(shí)驗(yàn)，研制出超音速噴涂氧化鉻陶瓷涂層KN1000，KN1000干滑動(dòng)摩擦磨損特性：

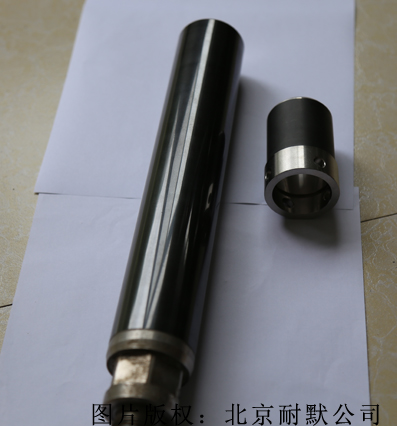

圖（1）氧化鉻陶瓷涂層用于柱塞桿表面
(1)氧化鉻涂層經(jīng)200℃熱處理后其顯微硬度略微下降,之后隨著熱處理溫度的升高,涂層顯微硬度明顯增大；

(2)涂層在10N載荷下的摩擦系數(shù)隨硬度的升高而減小;而在25N載荷下,涂層硬度差異對摩擦系數(shù)的影響不大500℃以下涂層試樣的磨損失重隨著顯微硬度增大而減小,其中500℃熱處理涂層的磨損失重最小,而800℃熱處理涂層因出現(xiàn)了裂紋,其磨損失重反而較大.在實(shí)驗(yàn)條件下,500℃熱處理涂層的綜合耐磨減摩性能較好；

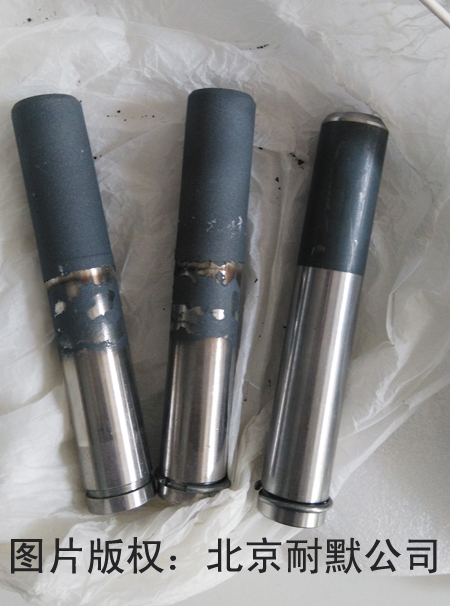

圖（2）活塞桿表面氧化鉻陶瓷涂層可以磨加工到光潔度0.2降低摩擦系數(shù)

(3)熱處理未能改變涂層的磨損機(jī)制,在10N載荷下,涂層的磨損機(jī)制均以磨粒磨損為主,并伴有輕微的剝落磨損;而在25N載荷下,涂層的磨損機(jī)制則以剝落磨損為主,并伴有磨粒磨損.減少氧化鉻涂層中的孔隙和提高涂層中弱界面的結(jié)合強(qiáng)度,是提高涂層耐磨性的主要途徑。
